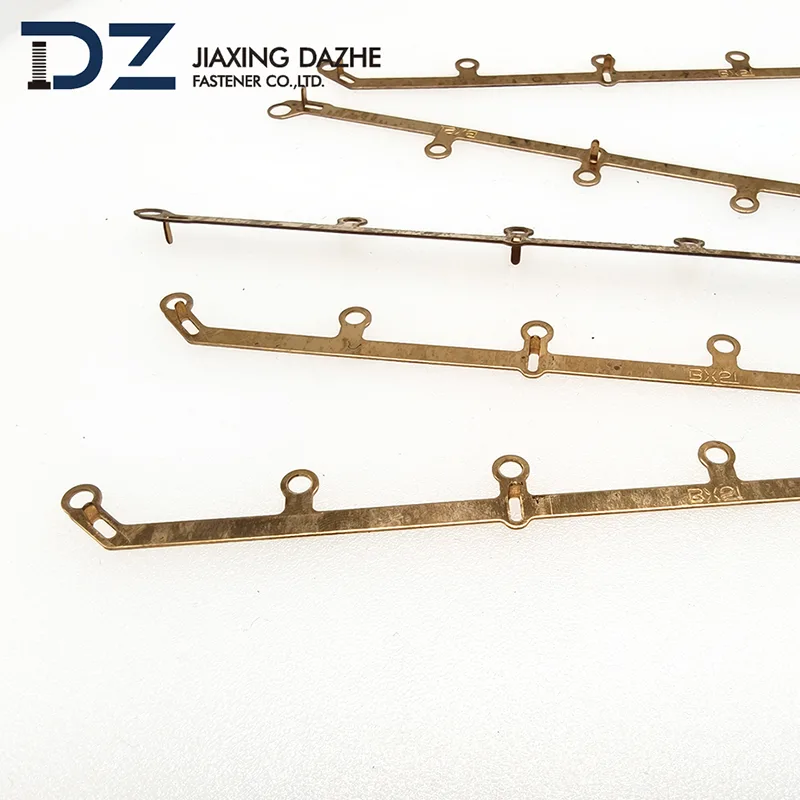

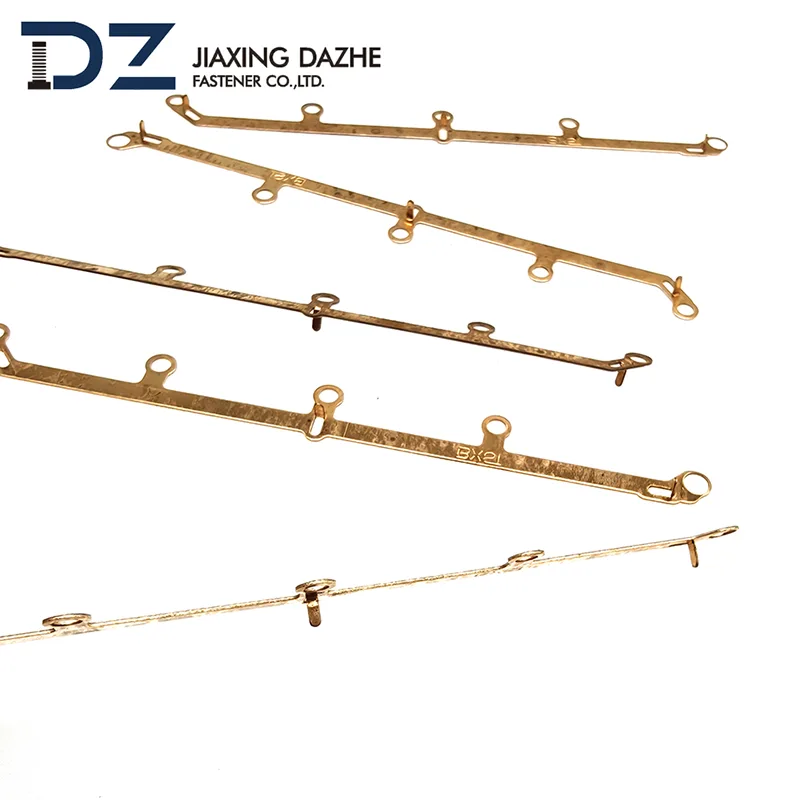

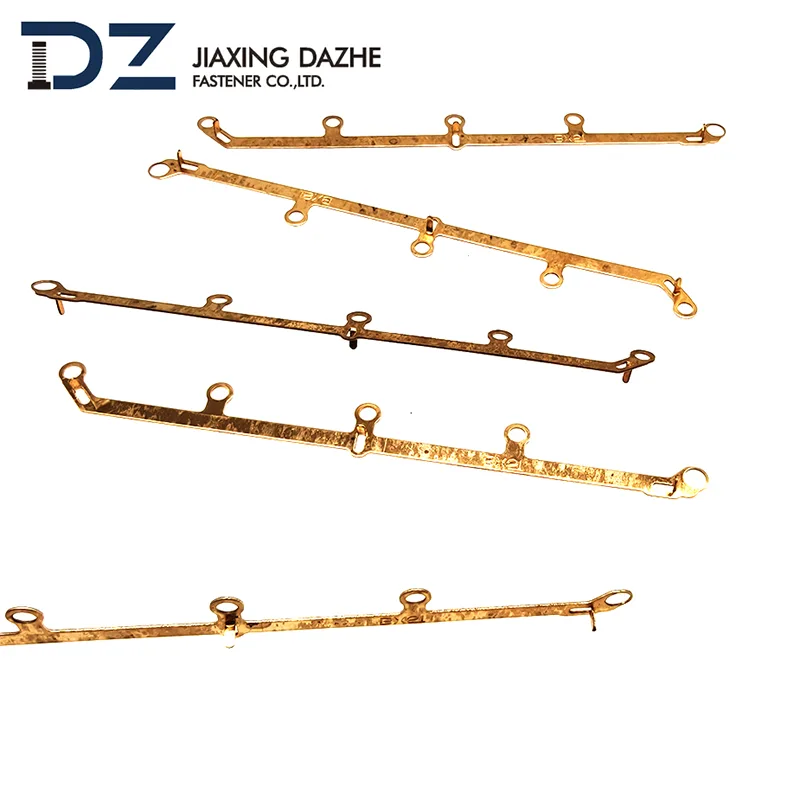

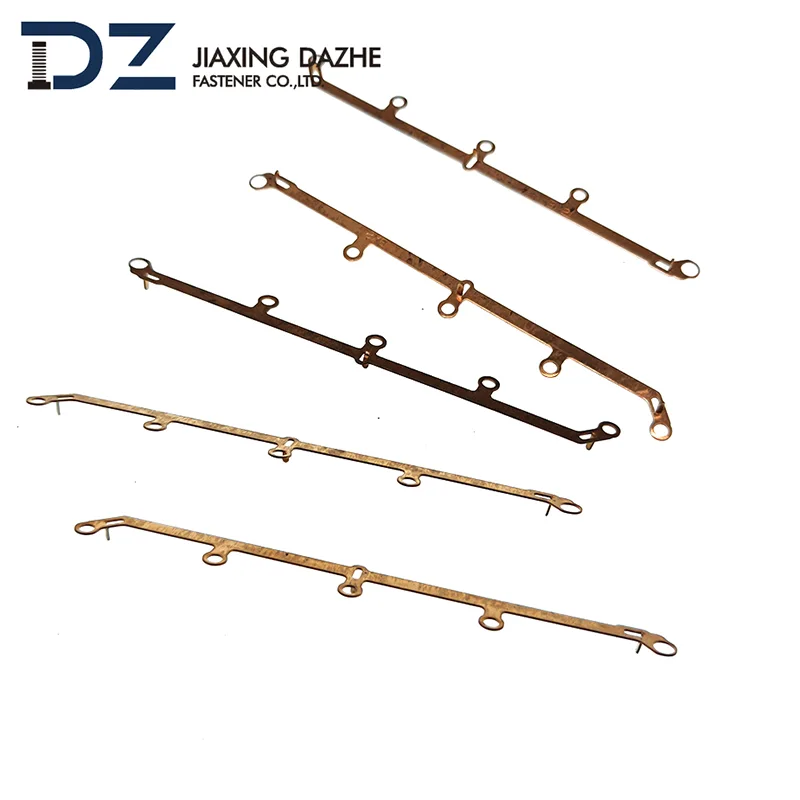

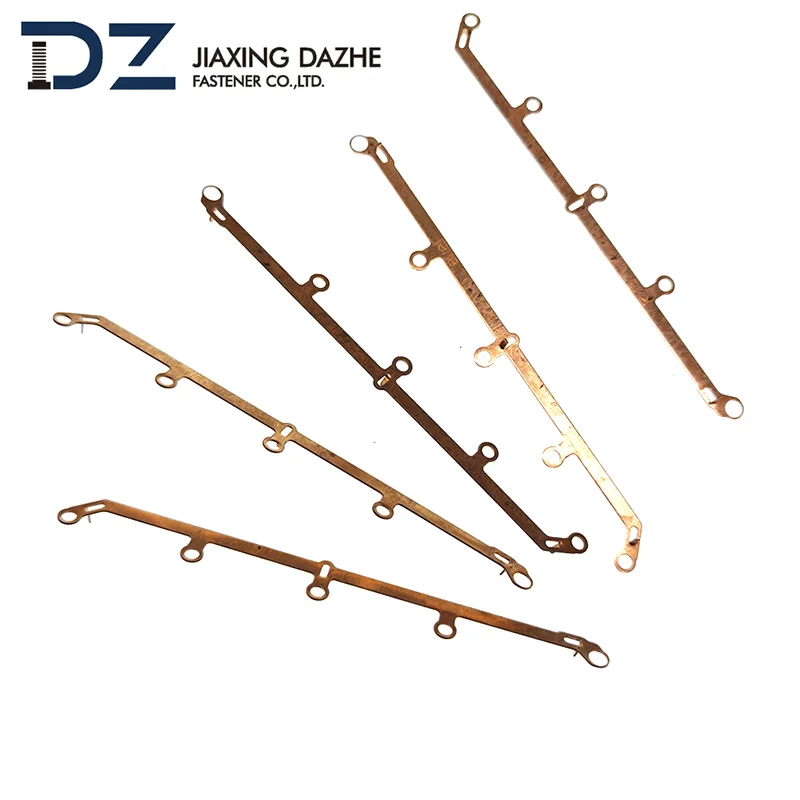

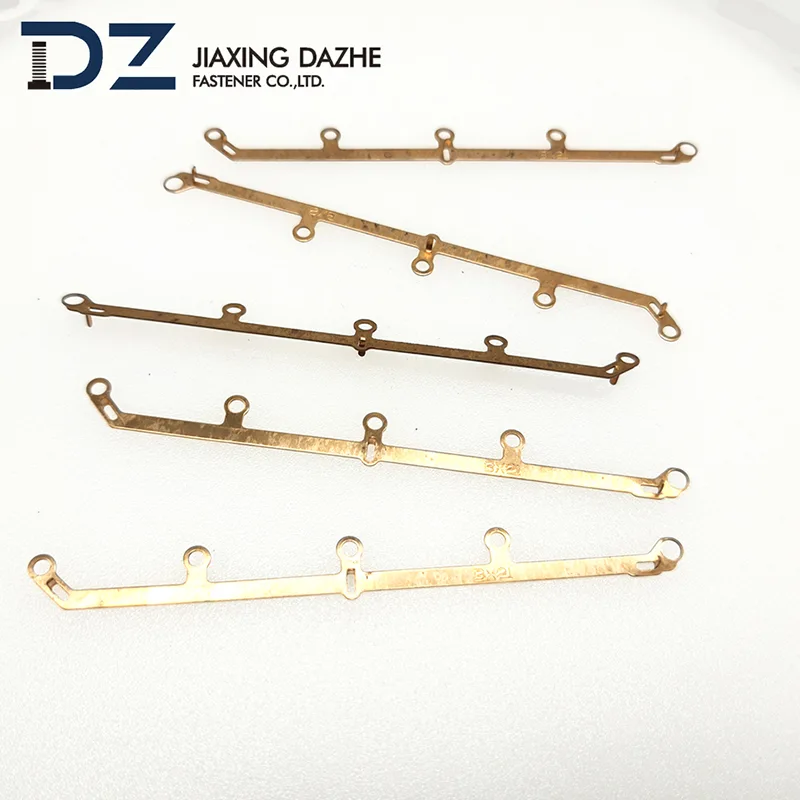

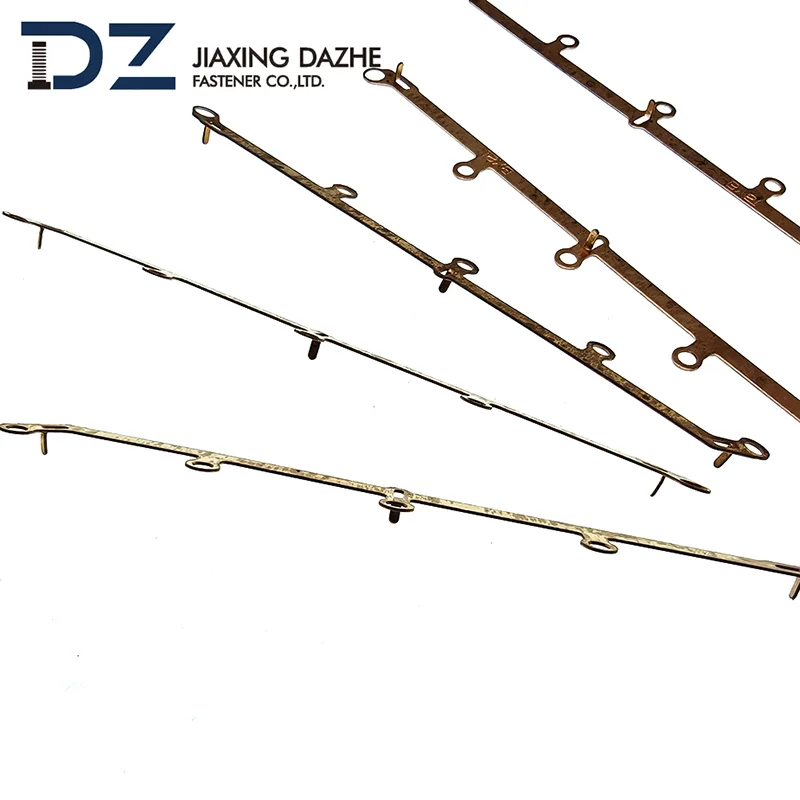

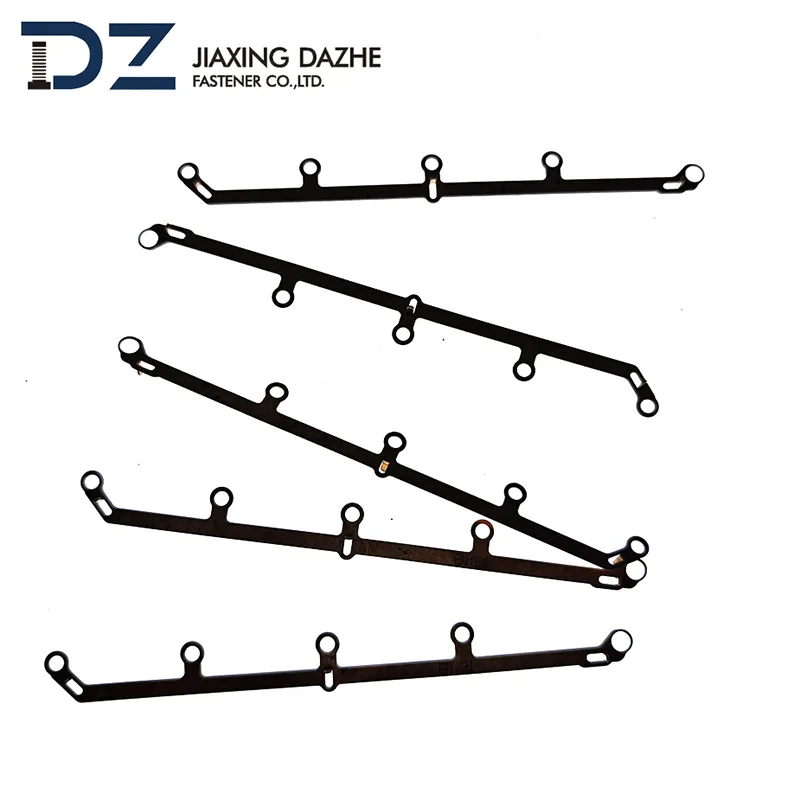

2pólová svorkovnice nabíječky EV

Naše 2pólová svorkovnice pro nové nabíječky energetických vozidel.

Svorkovnice 2pólové nabíječky EV společnosti Dazhe pro nové nabíječky energetických vozidel je klíčovou součástí, která se používá k připojení vodičů v nabíječce. Umožňuje bezpečné a stabilní elektrické spojení mezi napájecím zdrojem a akumulátorem vozidla a zajišťuje bezpečný a stabilní přenos proudu.

Klasifikováno podle způsobu připojení

1.Šroubová svorkovnice: Vodiče jsou upevněny utahovacími šrouby. Vyznačuje se pevným spojem, odolností proti uvolnění a snadnou údržbou a výměnou vodičů, vhodný pro spojování vodičů různých průměrů.

2. Zásuvná svorkovnice: Vyznačuje se snadným zapojováním a odpojováním, obvykle se používá ve scénářích vyžadujících časté připojování a odpojování (např. spojení mezi pohyblivou a pevnou částí nabíjecích pilotů), což může zlepšit efektivitu práce a zkrátit dobu údržby.

3. Krimpovací svorkovnice: Vodiče jsou nalisovány na svorkovnici pomocí krimpovacích nástrojů. Poskytuje spolehlivé spojení a vynikající vodivost, je schopen odolat velkým proudům a běžně se používá ve vysokoproudých nabíjecích systémech.

Výkonové parametry

1. Proudová zatížitelnost: Svorkovnice různých specifikací mají různou proudovou zatížitelnost. Za podmínek přirozeného chlazení snesou 75A–500A; s chladicími systémy může kapacita dosáhnout až 3000A. Například dvouotvorové torzní pružinové svorky Top-Link: model 6.0 podporuje 100A–180A, zatímco model 16.0 zvládá 500A–610A.

2. Jmenovité napětí: Většina svorkovnic splňuje požadavky na napětí nových nabíjecích systémů energetických vozidel, se společnými specifikacemi vhodnými pro AC 220 V nebo DC několik stovek voltů.

1.Kontaktní odpor: Aby se minimalizovaly energetické ztráty a tvorba tepla, je požadován nízký přechodový odpor. Například počáteční přechodový odpor produktů Top-Link je ≤ 0,5 mΩ, s mírou změn po testu životnosti méně než 20 %.

2.Mechanická životnost: Pokud jde o počet cyklů zapojení, které svorkovnice vydrží za normálních provozních podmínek, obecně se pohybuje od 5 000 do 20 000 zasunutí a vytažení.

3. Stupeň krytí: Některé svorkovnice Top-Link jsou navrženy pro bezpečný provoz v různých prostředích a po spojení dosahují krytí IP55, čímž účinně zabraňují vnikání prachu a stříkající vodě.

Běžné aplikace

1.Nabíjecí piloty střídavého proudu: Používá se k propojení nabíjecího obvodu střídavého proudu mezi elektrickou sítí a vozidlem, přičemž se přenáší 220V nebo 380V střídavý proud do palubní nabíječky vozidla pro nabíjení baterie.

2.Nabíjecí baterie stejnosměrného proudu: V systémech rychlého nabíjení stejnosměrným proudem propojují dvoupólové svorkovnice stejnosměrný výstup nabíjecích baterií s nabíjecím portem stejnosměrného proudu vozidla a poskytují vysoké napětí a velký proud pro rychlé nabití baterie vozidla.
