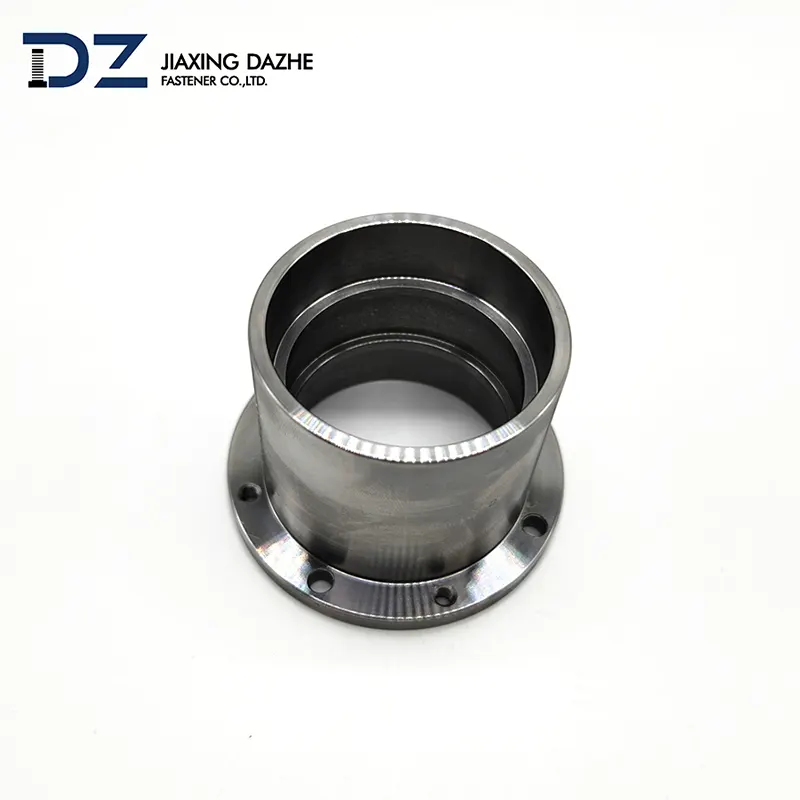

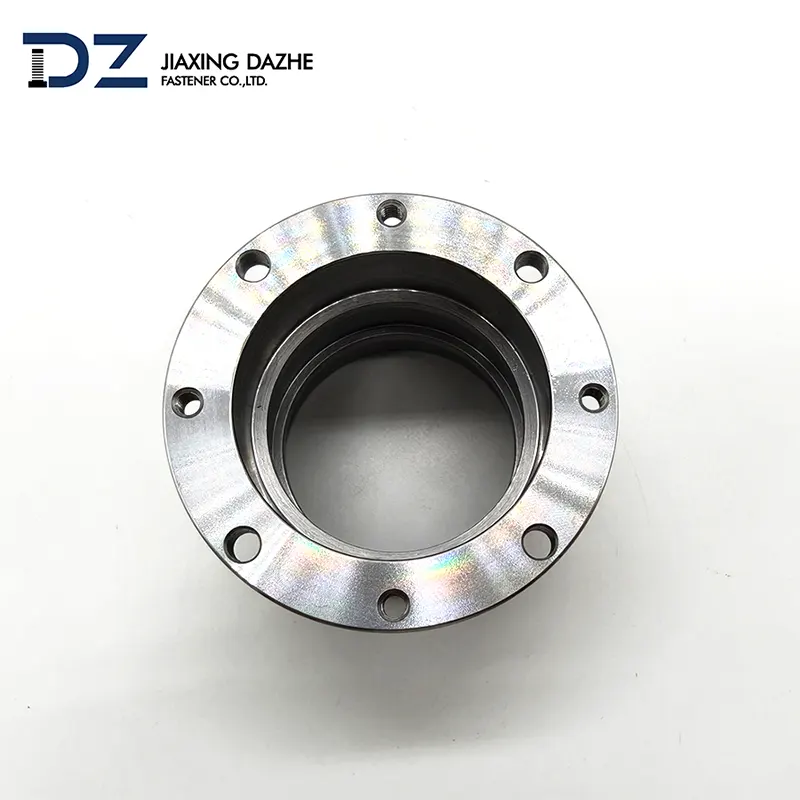

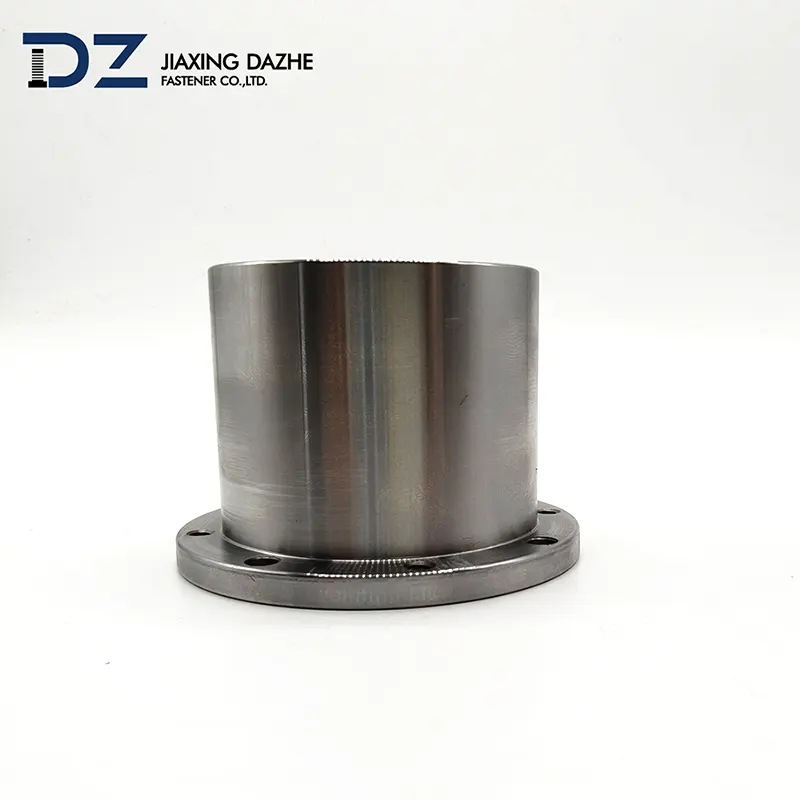

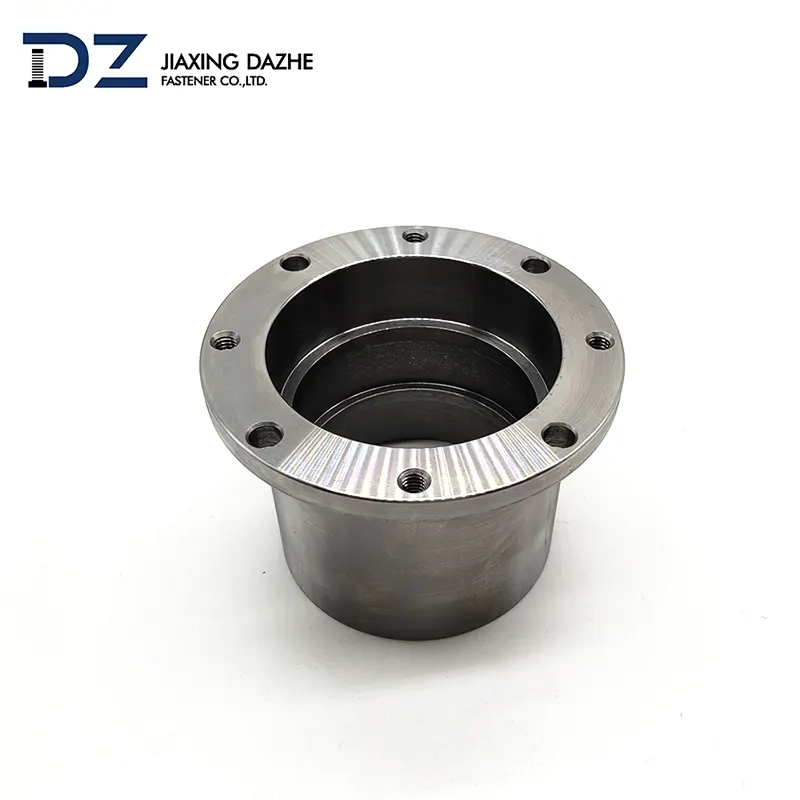

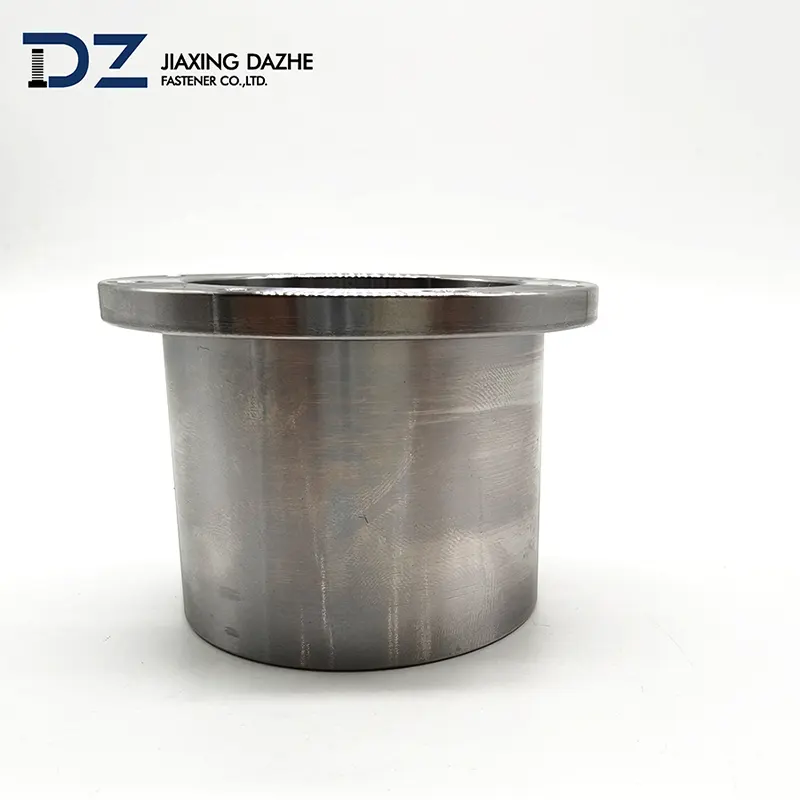

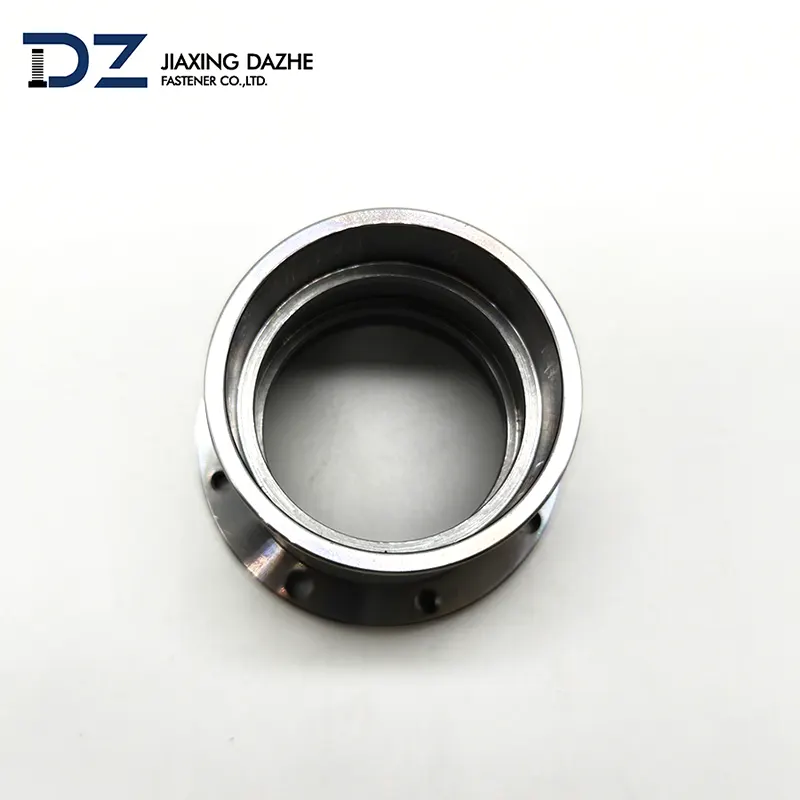

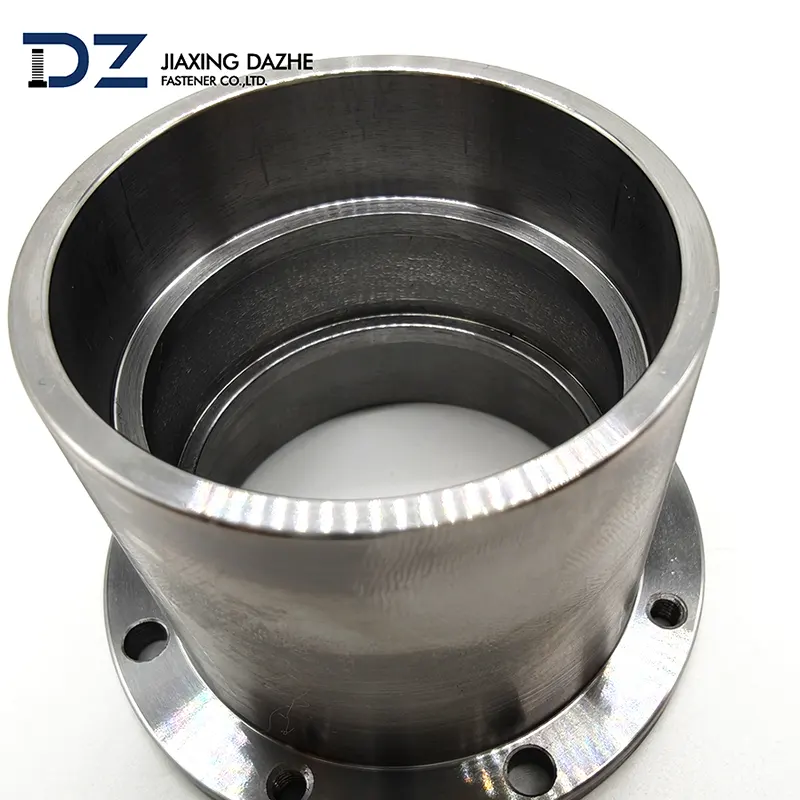

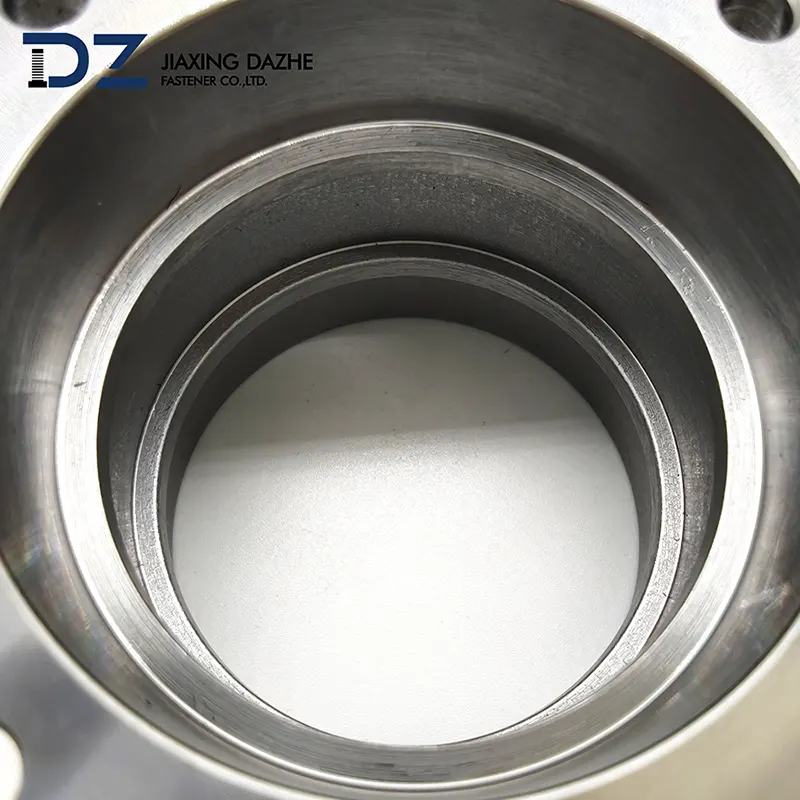

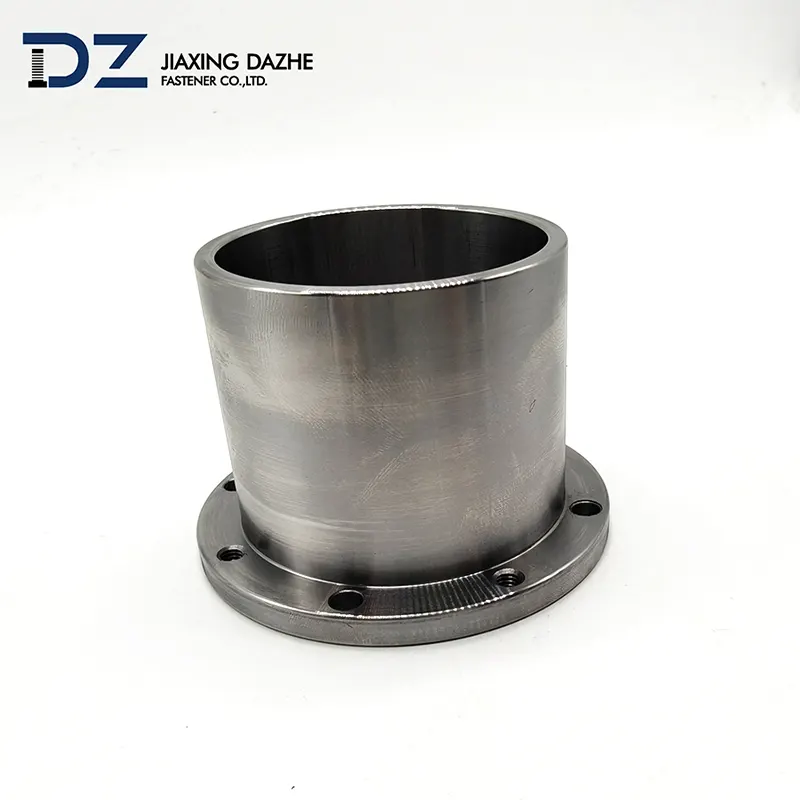

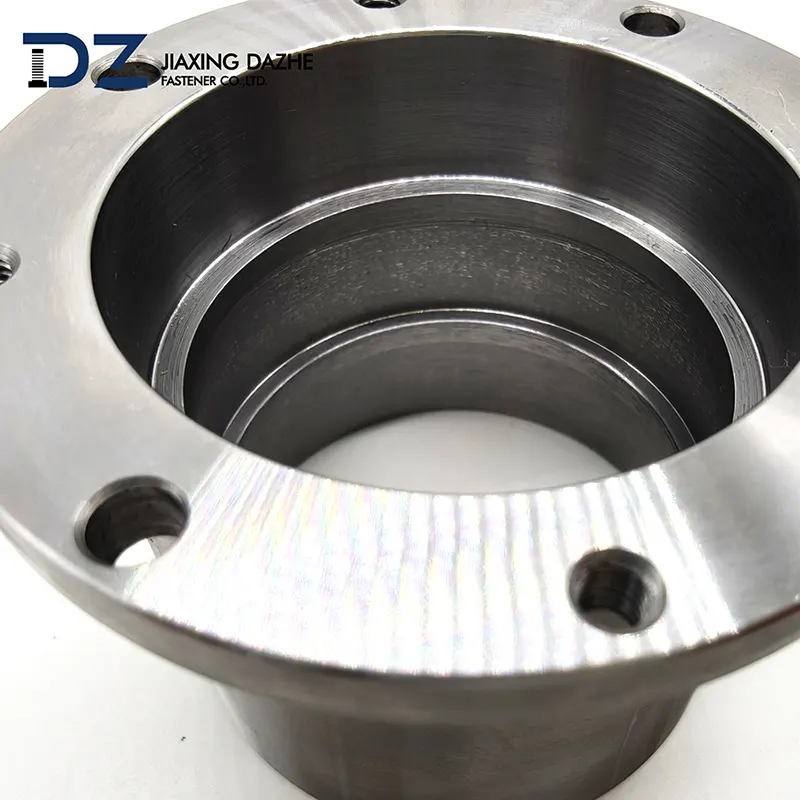

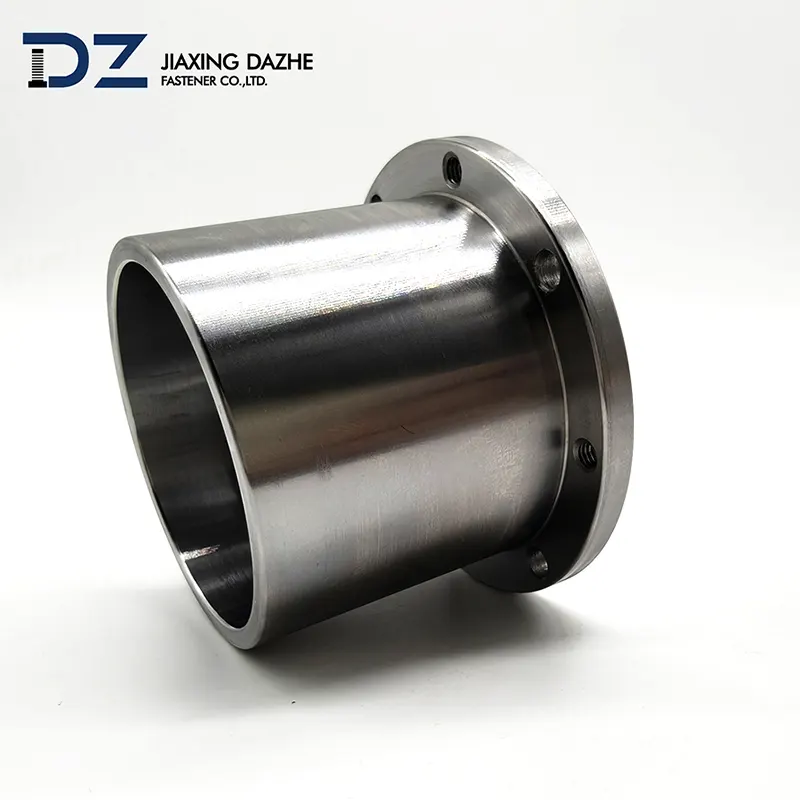

CNC obráběné díly pro těsnění chemického průmyslu

1. Běžné materiály pro CNC obráběné díly na chemických těsněních

CNC obráběné díly pro chemická těsnění jsou široce používány v pracovních podmínkách vysokoteplotních, vysokotlakých a korozivních médií a jejich materiály musí splňovat přísné požadavky na odolnost proti korozi, odolnost proti vysokým teplotám, odolnost proti opotřebení a mechanickou stabilitu. Mezi typické kovové materiály patří nerezová ocel 304, 316L, 2205 duplexní nerezová ocel a Hastelloy C276, které jsou vybrány pro svou vynikající odolnost proti důlkové korozi, odolnost proti štěrbinové korozi a dlouhodobou stabilitu v prostředí kyselin, zásad, solí a organických rozpouštědel. Mezi nekovové a technické materiály patří především PTFE, PEEK, grafit a kompozity vyztužené uhlíkovými vlákny.

PTFE se vyznačuje nízkým koeficientem tření, vynikající chemickou inertností a širokou teplotní adaptabilitou, což z něj činí preferovaný materiál pro statické a dynamické těsnicí komponenty. PEEK se vyznačuje vysokou pevností, vysokou tuhostí, odolností proti únavě a odolností vůči vysokým teplotám, vhodný pro vysoce zatěžované a vysokorychlostní těsnící konstrukce. Každý materiál musí odpovídat médiu, teplotě, tlaku a tvaru pohybu těsnicího systému, aby byl zajištěn celkový výkon a životnost CNC obráběných těsnicích dílů.

2. Technické požadavky na CNC obrábění dílů pro chemické těsnění

CNC obrábění dílů chemického těsnění má přísné technické požadavky zaměřené na rozměrovou přesnost, kvalitu povrchu, geometrickou toleranci a spolehlivost těsnění. Klíčové rozměrové tolerance jsou obvykle kontrolovány v rámci úrovní přesnosti IT6–IT7 a odpovídající drsnost povrchu musí dosahovat Ra0,8–Ra0,4μm, aby se zajistilo účinné lícování a snížilo se riziko úniku. Geometrické tolerance včetně válcovitosti, kruhovitosti, kolmosti a rovinnosti jsou přísně omezeny, aby se zabránilo odchylkám při montáži a nerovnoměrnému namáhání.

Všechny CNC obráběné povrchy musí být bez otřepů, prasklin, stop po nástroji a pórů a je vyžadováno odstranění otřepů, čištění a pasivace nebo povrchová úprava, aby splňovaly hygienické a antikorozní normy. Pro utěsnění protilehlých povrchů je vyžadováno nedestruktivní testování, jako je kontrola rozměrů, testování tvrdosti a tlakové testování, aby se ověřila shoda s konstrukčními a pracovními podmínkami. Technické požadavky zahrnují také konzistenci materiálu, sledovatelnost zpracování a zaměnitelnost montáže, aby byl zajištěn stabilní výkon v extrémních pracovních podmínkách.

3. Obtíže zpracování při CNC obrábění součástí chemického těsnění

CNC obrábění dílů chemického těsnění čelí mnoha obtížím kvůli speciálním materiálům, vysoké přesnosti a složitým strukturám. Za prvé, obtížně obrobitelné materiály jako Hastelloy, PEEK a PTFE mají vysokou tvrdost, vysokou houževnatost nebo nízkou tepelnou vodivost, což způsobuje silné opotřebení nástroje, přilnavost třísek a deformaci při obrábění, což vyžaduje speciální nástroje, chladicí systémy a optimalizované řezné parametry. Za druhé, tenkostěnné struktury, malé drážky a úzké těsnící plochy jsou náchylné k chvění, deformaci a rozměrovému posunu během CNC obrábění, což klade vysoké nároky na plánování dráhy nástroje, metody upínání a stabilitu obrábění.

Navíc požadavky na vysokou přesnost povrchu a toleranci znesnadňují dosažení jednorázového tváření, což často vyžaduje polodokončovací, dokončovací a dokonce broušené procesy, což zvyšuje obtížnost zpracování a náklady. Složité 3D zakřivené povrchy a speciálně tvarované těsnící struktury vyžadují vysoce výkonné CNC zařízení a profesionální programovací schopnosti a jakákoli drobná odchylka může vést k selhání těsnění. Proto je CNC obrábění součástí chemického těsnění komplexní výzvou materiálových charakteristik, přesnosti řízení a technologie procesu.
